A tu dowiesz się jakie rozwiązania GWC możesz zastosować dla swojego domu:
  • jakie są rodzaje gruntowych wymienników
  • GWC żwirowy - jaka jest jego budowa
  • jak zrobić żwirowy gruntowy wymiennik ciepła i czy potrzebny jest do tego projekt
  • gruntowy wymiennik ciepła schemat budowy i działania
  • jak samodzielnie wykonać GWC w wersji żwirowej
  • jak wygląda GWC żwirowy - wymiary dla niedużego domu jednorodzinnego

Rodzaje gruntowych wymienników ciepła [cz.2]

Wymienniki gruntowe współdziałają z wentycją mechaniczną w domu dostarczając do domu darmowe ciepło lub chłód oraz poprawiając wewnętrzny klimat w budynku.
Można je podzielić na kilka rodzajów GWC różniących się konstrukcją - są wymienniki rurowe, płytowe, żwirowe i glikolowe. Każdy z tych GWC nich ma swoje zalety i wady.

Rurowy wymiennik ciepła

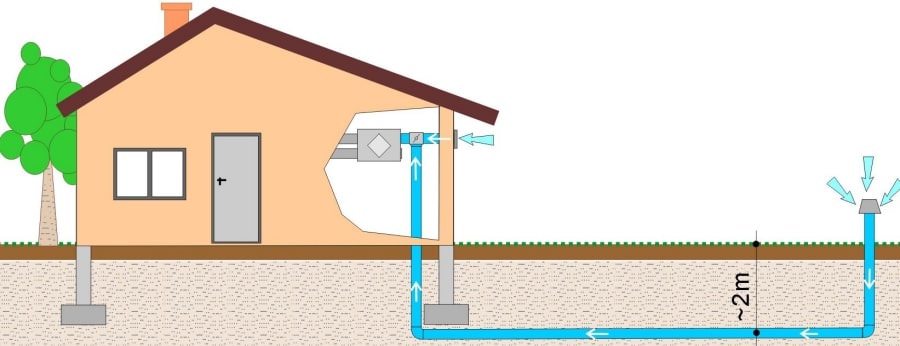

Najprostszy w wykonaniu jest wymiennik rurowy, wykonany z rury PCV ułożonej pod ziemią i zakończonego ponad gruntem czerpnią powietrza. Idea jego działania została przedstawiona na poniższym rysunku.
GWC Wymiennik rurowy można instalować na różne sposoby: jako pojedyncza rura o dużej średnicy lub jako układ kilku rur o mniejszej średnicy, ułożonych w gruncie i połączonych ze sobą za pomocą trójników.
Pojedyncza rura będzie słabym wymiennikiem - powierzchnia wymiany ciepła jest tu niewielka - dlatego w celu poprawy wydajności cieplnej takiego wymiennika często stosuje się więcej rur w różnych układach. Wykonywany jest najczęściej ze specjalnych rur, odpowiednio przygotowanych dla tego celu.
Wymaga starannego wykonania i jest kłopotliwy w użytkowaniu. Wobec tego rozwiązania formułowanych jest wiele zastrzeżeń (nie bez powodu), trudno więc uznać ten rodzaj wymiennika gruntowego, jako godny polecenia.

Żwirowy wymiennik ciepła

W wymienniku żwirowym powietrze przepuszcza się przez złoże żwirowe. W trakcie przepływu przez żwir powietrze wstępnie się ogrzewa i potem trafia do układu wentylacyjnego w domu.
Jest to najbardziej rozpowszechniony sposób realizacji GWC dla domów jednorodzinnych.
GWC żwirowy jest najbardziej godny polecenia. Jest prosty w wykonaniu i przy tym niedrogi. Ale żeby funkcjonował prawidłowo nie wolno popełnić błędów przy jego wykonaniu.
Ma wiele zalet, których trudno szukać w alternatywnych rozwiązaniach GWC.

Z tego względu został opisany bardziej szczegółowo na oddzielnych podstronach.

Grzebieniowy żwirowy wymiennik ciepła

Jest to odmiana GWC żwirowego z rozbudowanymi kanałami doprowadzającymi powietrze z czerpni oraz rozbudowanymi kanałami zbierającymi powietrze do rury odprowadzającej, po wymianie ciepła ze żwirem. Można go polecić, gdy nie mamy możliwości zakupu żwiru o odpowiedniej granulacji. Zastosowanie konstrukcji GWC grzebieniowego ułatwia przepływ powietrza w przypadku żwirów o mniejszej granulacji.

Płytowy wymiennik ciepła

Jest to systemowe rozwiązanie wymiennika gruntowego. Jego budowa jest modułowa. Składa się z gotowych, specjalnie opracowanych płyt układanych w gruncie na utwardzonym złożu piaskowo-żwirowym. Przeływ powietrza odbywa się w bezpośrednim kontakcie z gruntem - tzw. bezprzeponowy przepływ powietrza. Zazwyczaj jest wykonywany przez autoryzowanego przez producenta wykonawcę. Składa się z gotowych do połączenia elementów. Jego konstrukcja chroniona jest prawem patentowym. Będzie dobrym wyborem, jeśli nie musimy się ograniczać z wydatkami na etapie budowy.

Glikolowy wymiennik ciepła

Jest to wymiennik typu ciecz - powietrze i wymaga zasilania. Działa podobnie jak pompa ciepła
W okresie zimowym służy do dogrzewania powietrza czerpanego z zewnątrz przez rekuperator.
Można go więc polecić tam, gdzie grunt jest podmokły i inny GWC nie może być wykonany.
W odróżnieniu od innych GWC pracuje niezależnie od poziomu wód gruntowych. Glikolowy wymiennik ciepła może pracować nawet w jeziorach, czy stawach. Warto tu też dodać, że grunt mokry, gliniasty lepiej kumuluje energię niż grunt suchy, piaszczysty. GWC glikolowy to również sprawdzony sposób na efektywne chłodzenie w okresie letnim - może zastąpić klimatyzację.
Składa się z urządzenia umieszczanego między czerpnią powietrza, a rekuperatorem. W urządzeniu powietrze ogrzewa się lub ochładza w chłodnicy, która jest typowym wymiennikiem ciepła typu powietrze / glikol. Elementem pobierającym energię z gruntu są plastikowe rurki wypełnione glikolem rozłożone w gruncie.
