Podłączenie potencjometru do falownika jest kluczowym krokiem w wielu aplikacjach automatyki przemysłowej. Dzięki odpowiedniemu połączeniu można precyzyjnie kontrolować prędkość i moment obrotowy silników elektrycznych. W tym artykule przedstawimy, jak prawidłowo podłączyć potencjometr, aby zapewnić jego właściwe działanie oraz uniknąć typowych błędów, które mogą prowadzić do problemów z konfiguracją i wydajnością falownika.
Aby skutecznie podłączyć potencjometr, należy zwrócić uwagę na kilka istotnych elementów, takich jak odpowiednie połączenia elektryczne oraz konfiguracja parametrów falownika. W dalszej części artykułu omówimy wymagane narzędzia, kroki do wykonania oraz najczęstsze błędy, które mogą wystąpić podczas tego procesu.
Najistotniejsze informacje:
- Podłączenie potencjometru do falownika wymaga zasilania 10 V oraz właściwych połączeń do zacisków.
- Nóżkę środkową potencjometru łączy się z wejściem analogowym falownika, co pozwala na kontrolę częstotliwości.
- Po fizycznym podłączeniu, konieczna jest konfiguracja odpowiednich parametrów falownika, aby zewnętrzny potencjometr był rozpoznawany.
- Typowe błędy obejmują niewłaściwe podłączenia elektryczne oraz błędne ustawienia parametrów, co może prowadzić do nieprawidłowego działania falownika.
- Ważne jest, aby potencjometr miał liniową charakterystykę oraz rezystancję w zakresie od 1 kΩ do 5 kΩ.
Jak prawidłowo podłączyć potencjometr do falownika dla początkujących
Podłączenie potencjometru do falownika wymaga zastosowania odpowiednich narzędzi oraz materiałów. Ważne jest, aby mieć pod ręką wszystkie niezbędne elementy przed rozpoczęciem pracy. Do podłączenia potrzebny będzie potencjometr, falownik oraz przewody elektryczne. Dodatkowo, przydatne mogą być narzędzia takie jak wkrętaki, szczypce oraz miernik elektryczny, aby upewnić się, że połączenia są prawidłowe i bezpieczne.
Proces podłączenia potencjometru do falownika jest stosunkowo prosty. Najpierw należy podłączyć skrajne nóżki potencjometru do odpowiednich zacisków falownika - jeden do +10 V, a drugi do COM (GND). Nóżkę środkową, czyli suwak, podłącza się do wejścia analogowego AI falownika. Po wykonaniu tych kroków, można przejść do konfiguracji falownika, aby zapewnić prawidłowe działanie systemu.
Wymagane narzędzia i materiały do podłączenia potencjometru

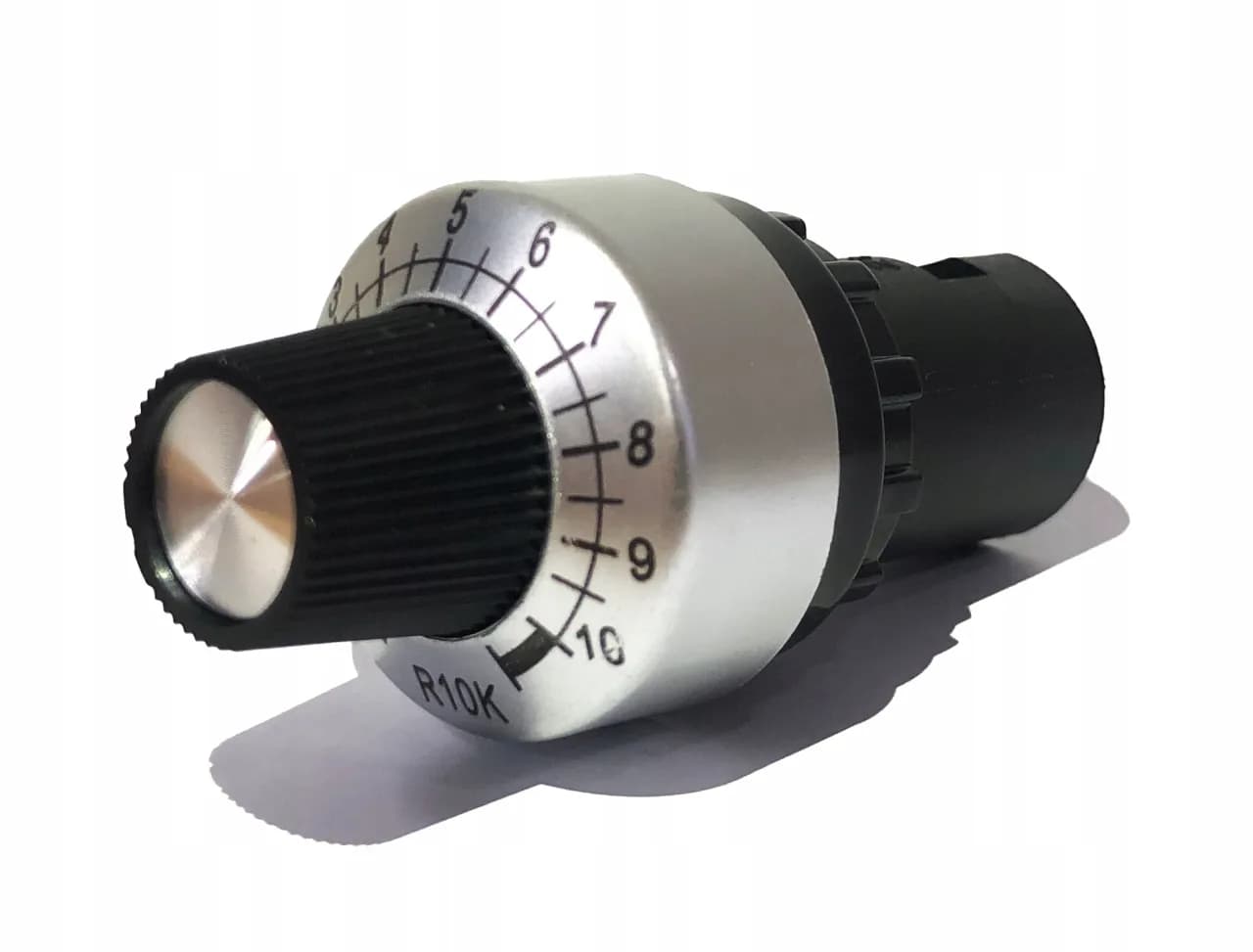

Aby prawidłowo podłączyć potencjometr, potrzebne będą konkretne narzędzia i materiały. Wśród nich znajdują się różne typy potencjometrów, takie jak potencjometry liniowe o rezystancji od 1 kΩ do 5 kΩ. Dobrze jest również mieć falownik, który jest kompatybilny z potencjometrem. Przykładowo, falowniki Inovance są popularnym wyborem ze względu na ich szeroką funkcjonalność.
- Potencjometr liniowy o rezystancji 1 kΩ - 5 kΩ
- Falownik Inovance z wejściem analogowym
- Przewody elektryczne do podłączeń
- Wkrętaki i szczypce do montażu
- Miernik elektryczny do sprawdzania połączeń
Krok po kroku: fizyczne połączenie potencjometru z falownikiem
Aby prawidłowo podłączyć potencjometr do falownika, należy rozpocząć od zidentyfikowania odpowiednich zacisków na falowniku. Pierwszym krokiem jest podłączenie skrajnej nóżki potencjometru do zacisku +10 V, który jest oznaczany jako VR lub 10V. Następnie, drugą skrajną nóżkę należy podłączyć do zacisku COM (GND). Warto pamiętać, że te połączenia są kluczowe dla prawidłowego działania całego systemu.
Po podłączeniu skrajnych nóżek, należy zająć się środkową nóżką potencjometru, która jest suwakiem. Ta nóżka musi być podłączona do odpowiedniego wejścia analogowego falownika, które może być oznaczone jako AI, AI2 lub AI3, w zależności od modelu falownika. Upewnij się, że wszystkie połączenia są mocne i stabilne, aby uniknąć problemów podczas pracy. Po zakończeniu fizycznego podłączenia, można przejść do konfiguracji falownika, aby zapewnić jego prawidłowe działanie z potencjometrem.Ustawienia parametrów falownika dla sygnału z potencjometru
Aby falownik prawidłowo reagował na sygnał z potencjometru, konieczne jest dostosowanie odpowiednich parametrów. Dla falowników Inovance, należy ustawić parametr F0-03 na wartość 2, co umożliwia aktywację zewnętrznego potencjometru jako źródła częstotliwości. W przypadku falowników Astraada DRV-24, ważne jest, aby parametr P00.06 był ustawiony na wartość 2 lub 3, w zależności od tego, do którego wejścia AI (AI2 czy AI3) jest podłączony potencjometr. Jeśli nie można ustawić tych wartości, warto najpierw zmienić parametr P00.07 na inną wartość, a następnie ponownie spróbować ustawić P00.06.
Ustawienia te są kluczowe, ponieważ pozwalają falownikowi na odpowiednie przetwarzanie sygnału z potencjometru, co z kolei wpływa na wydajność całego systemu. Nieprawidłowe ustawienia mogą prowadzić do błędów w działaniu falownika, dlatego warto zwrócić szczególną uwagę na te parametry podczas konfiguracji.
Jak aktywować zewnętrzne źródło częstotliwości w falowniku
Aby aktywować zewnętrzne źródło częstotliwości w falowniku, po podłączeniu potencjometru, należy przejść do ustawień konfiguracyjnych. W przypadku falowników Inovance, po ustawieniu parametru F0-03 na wartość 2, falownik powinien automatycznie rozpoznać sygnał z potencjometru. Ważne jest, aby upewnić się, że wszystkie połączenia są prawidłowe, ponieważ błędne połączenia mogą prowadzić do braku reakcji falownika na sygnał.
W przypadku falowników Astraada DRV-24, po ustawieniu odpowiednich parametrów, należy również zwrócić uwagę na to, czy falownik poprawnie interpretuje sygnał z potencjometru. Jeśli falownik nie reaguje, warto sprawdzić zarówno połączenia, jak i ustawienia parametrów, aby upewnić się, że wszystko jest skonfigurowane zgodnie z wymaganiami systemu.
Typowe błędy przy podłączaniu potencjometru do falownika i jak ich unikać
Podczas podłączania potencjometru do falownika, mogą wystąpić różne błędy, które mogą wpłynąć na jego działanie. Najczęstsze błędy związane z okablowaniem obejmują nieprawidłowe podłączenie skrajnych nóżek potencjometru. Wiele osób myli zaciski, co prowadzi do braku reakcji falownika na sygnał z potencjometru. Innym powszechnym problemem jest używanie niewłaściwego typu potencjometru, który nie jest kompatybilny z falownikiem, co również może prowadzić do nieprawidłowego działania.
Oprócz błędów w okablowaniu, występują także problemy z ustawieniami konfiguracyjnymi falownika. Nieprawidłowe ustawienie parametrów, takich jak F0-03 czy P00.06, może uniemożliwić falownikowi prawidłowe przetwarzanie sygnału z potencjometru. Warto zwrócić uwagę na te aspekty, aby uniknąć frustracji związanej z nieprawidłowym działaniem systemu. Poniżej przedstawiamy tabelę z najczęstszymi błędami, ich przyczynami oraz rozwiązaniami, które pomogą w uniknięciu problemów.
| Błąd | Przyczyna | Rozwiązanie |
|---|---|---|
| Nieprawidłowe podłączenie skrajnych nóżek potencjometru | Pomieszanie zacisków +10 V i COM | Sprawdzenie i poprawne podłączenie zgodnie z instrukcją |
| Użycie niewłaściwego typu potencjometru | Potencjometr niekompatybilny z falownikiem | Wybór potencjometru o odpowiednich parametrach |
| Nieprawidłowe ustawienia parametrów falownika | Zapomnienie o zmianie wartości parametrów | Dokładne sprawdzenie i ustawienie parametrów F0-03 i P00.06 |
Problemy z nieprawidłowym podłączeniem elektrycznym potencjometru
Jednym z najczęstszych problemów, które mogą wystąpić przy podłączaniu potencjometru do falownika, jest nieprawidłowe połączenie elektryczne. Może to obejmować podłączenie skrajnych nóżek potencjometru do niewłaściwych zacisków, co skutkuje brakiem reakcji falownika. Innym problemem jest użycie zbyt długich lub uszkodzonych przewodów, co może prowadzić do spadku napięcia. Warto również zwrócić uwagę na to, czy potencjometr ma odpowiednią rezystancję, ponieważ nieodpowiednie wartości mogą wpłynąć na jego działanie.
Jakie parametry falownika mogą prowadzić do błędów w działaniu
Podczas konfiguracji falownika, kilka kluczowych parametrów może prowadzić do błędów w działaniu, gdy korzystamy z potencjometru. Parametr F0-03 w falownikach Inovance, odpowiedzialny za źródło częstotliwości, musi być ustawiony na wartość 2, aby falownik mógł poprawnie reagować na sygnał z potencjometru. Jeżeli ten parametr jest pominięty lub ustawiony na niewłaściwą wartość, falownik nie będzie w stanie zinterpretować sygnału, co skutkuje brakiem reakcji na zmiany położenia potencjometru.
Dla falowników Astraada DRV-24, parametr P00.06 jest kluczowy, ponieważ jego wartość powinna wynosić 2 lub 3, w zależności od używanego wejścia AI. Jeśli parametr ten nie jest ustawiony poprawnie, falownik może nie zarejestrować sygnału z potencjometru, co prowadzi do nieprawidłowego działania całego systemu. Warto również pamiętać o konieczności zmiany parametru P00.07, jeśli występują trudności w ustawieniu P00.06, co jest częstym błędem, który można łatwo naprawić.
Czytaj więcej: Inwerter jednofazowy do jakiej mocy - uniknij kosztownych błędów
Jak wykorzystać potencjometr w zaawansowanej automatyzacji
W miarę jak technologia automatyzacji staje się coraz bardziej zaawansowana, potencjometry mogą odgrywać kluczową rolę w systemach sterowania, zwłaszcza w aplikacjach wymagających precyzyjnej regulacji. Na przykład, w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja) potencjometr może być używany do dynamicznego dostosowywania prędkości wentylatorów w odpowiedzi na zmieniające się warunki w pomieszczeniu. Dzięki temu można nie tylko zwiększyć komfort użytkowników, ale również zredukować zużycie energii, co jest istotne w kontekście zrównoważonego rozwoju.
Co więcej, integracja potencjometrów z systemami IoT (Internet of Things) pozwala na zdalne monitorowanie i kontrolowanie parametrów pracy urządzeń. Użytkownicy mogą dostosowywać ustawienia z dowolnego miejsca, co zwiększa elastyczność i wydajność operacyjną. W przyszłości, z wykorzystaniem technologii sztucznej inteligencji, potencjometry mogą być jeszcze bardziej zautomatyzowane, umożliwiając systemom samodzielne dostosowywanie ustawień na podstawie analizy danych w czasie rzeczywistym, co otwiera nowe możliwości w zakresie automatyzacji i optymalizacji procesów.
