Warto również zwrócić uwagę na różnice w wymaganiach kablowych dla różnych marek inwerterów, takich jak Fronius czy SMA. Zrozumienie tych aspektów pomoże uniknąć potencjalnych problemów związanych z przegrzewaniem się kabli oraz stratami energii. Dzięki temu, Twoja instalacja będzie działać sprawnie i bezpiecznie.
Najważniejsze informacje:
- Dobór kabla zależy od mocy inwertera oraz długości połączenia.
- Dla inwertera Fronius 8,2 kW zaleca się kabel o przekroju 4x4 mm².
- Kable miedziane charakteryzują się lepszą przewodnością niż aluminiowe.
- Przekrój kabla powinien być odpowiedni do maksymalnego prądu, aby uniknąć przegrzewania.
- Kable do instalacji PV muszą być odporne na UV, wysokie temperatury i wilgoć.
- Normy takie jak IEC 60228 i IEC 60502 są kluczowe dla jakości kabli.
Wybór odpowiedniego kabla do inwertera dla instalacji PV
Wybór odpowiedniego kabla do inwertera jest kluczowy dla efektywności i bezpieczeństwa całej instalacji fotowoltaicznej. Kabel musi być dopasowany do konkretnego modelu inwertera oraz jego parametrów technicznych. Właściwe dobranie kabla nie tylko wpływa na przewodność, ale również minimalizuje straty energii, co jest szczególnie ważne przy długich połączeniach z panelami słonecznymi.
Bezpieczeństwo instalacji elektrycznej to kolejny istotny aspekt, który należy wziąć pod uwagę. Przekrój kabla musi być odpowiedni do maksymalnego prądu, aby uniknąć przegrzewania się i potencjalnych uszkodzeń. Im dłuższy kabel, tym większe straty energii spowodowane oporem elektrycznym, dlatego warto minimalizować długość kabla tam, gdzie to możliwe.
Jak dobrać kabel do inwertera w zależności od mocy?
Dobór kabla do inwertera w zależności od jego mocy jest kluczowy dla prawidłowego funkcjonowania instalacji. Aby obliczyć odpowiedni rozmiar kabla, należy wziąć pod uwagę moc inwertera wyrażoną w kilowatach (kW). Na przykład, dla inwertera o mocy 8 kW, zaleca się stosowanie kabla o przekroju 4 mm² na długości do 50 metrów. Dla większych instalacji, takich jak 10 kW, odpowiedni będzie kabel o przekroju 6 mm².
- Inwerter 3 kW – kabel 2,5 mm²
- Inwerter 5 kW – kabel 4 mm²
- Inwerter 8 kW – kabel 4 mm²
- Inwerter 10 kW – kabel 6 mm²
Przekrój kabla a bezpieczeństwo instalacji elektrycznej
Wybór odpowiedniego przekroju kabla jest kluczowy dla bezpieczeństwa instalacji elektrycznej. Zbyt mały przekrój może prowadzić do przegrzewania się kabla, co zwiększa ryzyko pożaru oraz uszkodzenia urządzeń podłączonych do inwertera. W przypadku, gdy maksymalny prąd przekracza możliwości kabla, może to skutkować nie tylko stratami energii, ale także poważnymi zagrożeniami dla użytkowników.
Ważne jest, aby zawsze dobierać kabel o odpowiednim przekroju, dostosowanym do wymagań konkretnej instalacji. Im dłuższy kabel, tym większe straty energii, co może prowadzić do niedostatecznej wydajności systemu fotowoltaicznego. Dlatego, aby zapewnić bezpieczeństwo i efektywność, należy uwzględnić zarówno długość, jak i maksymalny prąd, który będzie przez kabel przepływał.
Specyfikacje techniczne kabli do inwerterów solarno-energetycznych
Kiedy mówimy o specyfikacjach technicznych kabli do inwerterów, kluczowe jest zrozumienie, jakie materiały są najlepsze dla instalacji fotowoltaicznych. Kable wykonane z miedzi są bardziej przewodzące i trwalsze w porównaniu do kabli aluminiowych. Miedź charakteryzuje się wyższą przewodnością, co przekłada się na mniejsze straty energii oraz lepszą wydajność całego systemu.
Oprócz materiału, istotne są również normy i certyfikaty, które powinny spełniać kable przeznaczone do instalacji fotowoltaicznych. Normy takie jak IEC 60228 (przewody elektryczne), IEC 60332 (odporność na ogień) oraz IEC 60502 (kable niskiego napięcia) są kluczowe dla zapewnienia wysokiej jakości i bezpieczeństwa kabli.
| Materiał | Przewodność | Koszt | Trwałość |
| Miedź | Wysoka | Wyższy | Wysoka |
| Aluminium | Średnia | Niższy | Średnia |
Materiały kabli: miedź vs. aluminium – co wybrać?
Wybór materiału kabla jest kluczowy dla efektywności i bezpieczeństwa instalacji fotowoltaicznych. Kable miedziane oferują wyższą przewodność elektryczną niż kable aluminiowe, co oznacza, że są bardziej efektywne w przesyłaniu energii. Miedź jest również bardziej odporna na utlenianie, co przekłada się na dłuższą żywotność kabla. Z drugiej strony, kable aluminiowe są lżejsze i tańsze, co sprawia, że są często wybierane w większych instalacjach, gdzie koszt odgrywa istotną rolę.
Jednakże, aluminiowe kable mają swoje wady. Są mniej trwałe i mogą wymagać większego przekroju, aby osiągnąć tę samą wydajność, co miedziane. W przypadku niewłaściwego doboru, mogą się przegrzewać, co stanowi zagrożenie dla bezpieczeństwa. Dlatego, przy wyborze między miedzią a aluminium, warto rozważyć specyfikacje techniczne oraz wymagania konkretnej instalacji.
Normy i certyfikaty kabli dla instalacji fotowoltaicznych
Wszystkie kable stosowane w instalacjach fotowoltaicznych muszą spełniać określone normy i certyfikaty, aby zapewnić ich jakość i bezpieczeństwo. Kluczowe normy to IEC 60228, która dotyczy przewodów elektrycznych, oraz IEC 60502, dotycząca kabli niskiego napięcia. Normy te określają wymagania dotyczące przewodności, odporności na ogień oraz trwałości materiałów.
Warto również zwrócić uwagę na normę IEC 60332, która dotyczy odporności kabli na działanie ognia. Kable powinny być odporne na działanie wysokich temperatur, co jest szczególnie istotne w instalacjach fotowoltaicznych, gdzie mogą być narażone na intensywne promieniowanie słoneczne. Przestrzeganie tych norm jest kluczowe dla zapewnienia bezpieczeństwa i efektywności systemu.
Kable do inwerterów Fronius – zalecenia i specyfikacje
Dla inwerterów Fronius, takich jak model 8.2-3-M o mocy 8,2 kW, zaleca się stosowanie kabli o przekroju 4x4 mm² na długości do 50 metrów. Taki dobór zapewnia odpowiednią przewodność oraz minimalizuje straty energii, co jest kluczowe dla efektywności instalacji. W przypadku większych instalacji, gdzie moc inwertera wynosi około 10 kW, rekomendowane jest użycie kabla o przekroju 6 mm². Kable miedziane są preferowane, ponieważ oferują lepszą wydajność w porównaniu do kabli aluminiowych.
Warto również rozważyć, że dla przyszłych rozbudów instalacji, dobrym pomysłem może być zastosowanie kabla o większym przekroju, na przykład 10 mm² lub 16 mm², aby dostosować się do potencjalnych wzrostów mocy. Taki wybór pomoże uniknąć problemów związanych z przegrzewaniem oraz stratami energii w dłuższej perspektywie.
Kable do inwerterów SMA – co warto wiedzieć?
W przypadku inwerterów SMA, takich jak model Sunny Tripower, często zaleca się stosowanie kabli o przekroju 4x6 mm², zwłaszcza w większych instalacjach. Taki dobór jest istotny, aby zapewnić odpowiednią przewodność oraz zminimalizować straty energii, co jest kluczowe dla efektywności systemu. Dla instalacji o mocy 5 kW lub 6 kW, odpowiedni będzie kabel o przekroju 4 mm².
Podobnie jak w przypadku inwerterów Fronius, kable miedziane są preferowane ze względu na ich lepsze właściwości przewodzące. Warto pamiętać, że przy wyborze kabli dla inwerterów SMA, należy również uwzględnić długość połączenia oraz maksymalny prąd, aby uniknąć przegrzewania i innych problemów związanych z wydajnością instalacji.
Praktyczne wskazówki dotyczące instalacji kabli do inwertera
Aby zminimalizować straty energii podczas instalacji kabli do inwertera, kluczowe jest odpowiednie planowanie i wykonanie połączeń. Ważne jest, aby unikać zbyt długich odcinków kabli, ponieważ opór elektryczny rośnie wraz z długością kabla, co prowadzi do większych strat energii. Staraj się używać kabli o odpowiednim przekroju, który jest dostosowany do mocy inwertera oraz długości połączenia. Dobrą praktyką jest również prowadzenie kabli w prostych liniach i unikanie ostrych zakrętów, co może zmniejszyć opór.Innym ważnym aspektem jest odpowiednie zabezpieczenie kabli przed uszkodzeniami mechanicznymi oraz wpływem warunków atmosferycznych. Używaj osłon, które będą chronić kable przed promieniowaniem UV, wilgocią i wysokimi temperaturami. Regularne kontrole stanu kabli oraz ich połączeń pomogą w utrzymaniu systemu w dobrym stanie i zminimalizują ryzyko awarii. Pamiętaj, aby zwracać uwagę na jakość używanych materiałów oraz odpowiednie certyfikaty, co zapewni bezpieczeństwo i efektywność instalacji.
Jak unikać strat energii przy długich połączeniach?
Aby zminimalizować straty energii przy długich połączeniach kablowych, należy przede wszystkim zastosować kable o odpowiednio dużym przekroju. Im większy przekrój, tym mniejszy opór, co przekłada się na mniejsze straty energii. Dodatkowo, warto ograniczyć długość kabli tam, gdzie to możliwe, a także unikać zbędnych złączek, które mogą wprowadzać dodatkowy opór. Użycie kabli miedzianych zamiast aluminiowych również pomoże w zwiększeniu efektywności przesyłu energii.
Najczęstsze błędy przy wyborze kabli do inwertera i ich skutki
Wybierając kable do inwertera, często popełniane są błędy, które mogą prowadzić do poważnych konsekwencji. Jednym z najczęstszych błędów jest niedoszacowanie przekroju kabla, co skutkuje jego przegrzewaniem się i stratami energii. Inny powszechny problem to użycie kabli, które nie spełniają odpowiednich norm i certyfikatów, co może prowadzić do awarii systemu. Niewłaściwe dobranie długości kabla również może powodować straty, dlatego warto zwracać uwagę na wszystkie te aspekty podczas planowania instalacji.
Nowe technologie w instalacjach kablowych dla inwerterów

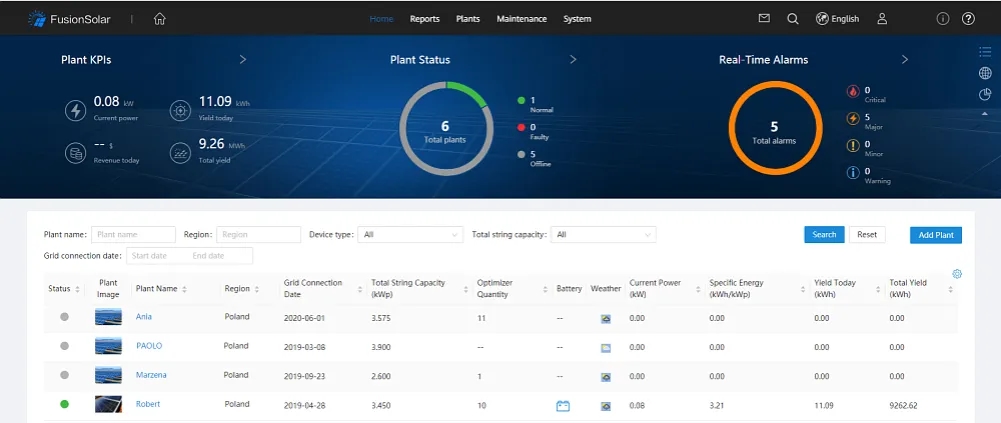

W miarę jak technologia fotowoltaiczna się rozwija, pojawiają się innowacyjne rozwiązania, które mogą znacząco poprawić efektywność instalacji kablowych. Inteligentne systemy monitorowania mogą być zintegrowane z instalacjami kablowymi, pozwalając na bieżące śledzenie strat energii oraz stanu kabli. Dzięki takim systemom, użytkownicy mogą szybko identyfikować problemy, takie jak przegrzewanie się lub uszkodzenia, co pozwala na szybszą reakcję i minimalizację strat energii.
Dodatkowo, rozwój materiałów stosowanych w kablach, takich jak kable o niskiej rezystancji czy kable z powłoką odporną na UV, staje się coraz bardziej powszechny. Te nowoczesne rozwiązania nie tylko zwiększają trwałość instalacji, ale również poprawiają ich wydajność. Warto również rozważyć zastosowanie systemów zarządzania energią, które mogą optymalizować zużycie energii w czasie rzeczywistym, co przyczynia się do jeszcze lepszej efektywności całej instalacji fotowoltaicznej.
