Wybór odpowiedniego kabel od falownika do rozdzielni jest kluczowym elementem każdej instalacji fotowoltaicznej. Kable te muszą być zgodne z obowiązującymi normami oraz dostosowane do mocy falownika i długości trasy, co ma bezpośredni wpływ na efektywność całego systemu. W artykule omówimy, jakie kable najlepiej nadają się do podłączenia falownika do rozdzielnicy głównej budynku, a także jakie czynniki należy wziąć pod uwagę przy ich wyborze.
W szczególności skupimy się na najczęściej stosowanych typach kabli, takich jak YKY i YDYp, oraz ich specyfikacjach w zależności od mocy falownika. Zrozumienie tych aspektów pomoże w dokonaniu świadomego wyboru, co jest niezwykle ważne dla bezpieczeństwa i wydajności instalacji.
Najistotniejsze informacje:
- Do podłączenia falownika fotowoltaicznego do rozdzielnicy stosuje się kable instalacyjne, które muszą być zgodne z normami.
- Najczęściej używane kable to YKY (do instalacji ziemnych) i YDYp (do instalacji wewnętrznych).
- Przekrój kabla zależy od mocy falownika: dla 6 kW - 5x2,5 mm², dla 12 kW - 5x4 mm², dla 20 kW - 5x6 mm², a dla 25 kW - 5x10 mm².
- Kable powinny być prowadzone w odpowiednich kanałach instalacyjnych, aby zapewnić ich ochronę.
- Długość trasy kablowej wpływa na wybór przekroju, aby ograniczyć spadek napięcia.
- Skrzynka przyłączeniowa powinna mieć zabezpieczenia zarówno dla prądu stałego (DC), jak i przemiennego (AC).
Wybór odpowiedniego kabla do falownika fotowoltaicznego dla AC
Wybór odpowiedniego kabel od falownika do rozdzielni jest kluczowy dla efektywności i bezpieczeństwa instalacji fotowoltaicznej. Kable te muszą spełniać normy oraz być dostosowane do mocy falownika i długości trasy. Odpowiedni wybór kabla wpływa na minimalizację strat energii oraz zapewnienie stabilności systemu. Warto zrozumieć, jakie czynniki należy wziąć pod uwagę przy wyborze kabla, aby uniknąć problemów w przyszłości.Najczęściej stosowane kable to YKY, które są przeznaczone do instalacji ziemnych, oraz YDYp, które sprawdzają się w instalacjach wewnętrznych. Każdy z tych typów kabli ma swoje specyficzne właściwości i zastosowania, co należy uwzględnić przy podejmowaniu decyzji. W kolejnych sekcjach omówimy szczegółowe specyfikacje kabli w zależności od mocy falownika oraz praktyczne wskazówki dotyczące ich instalacji.

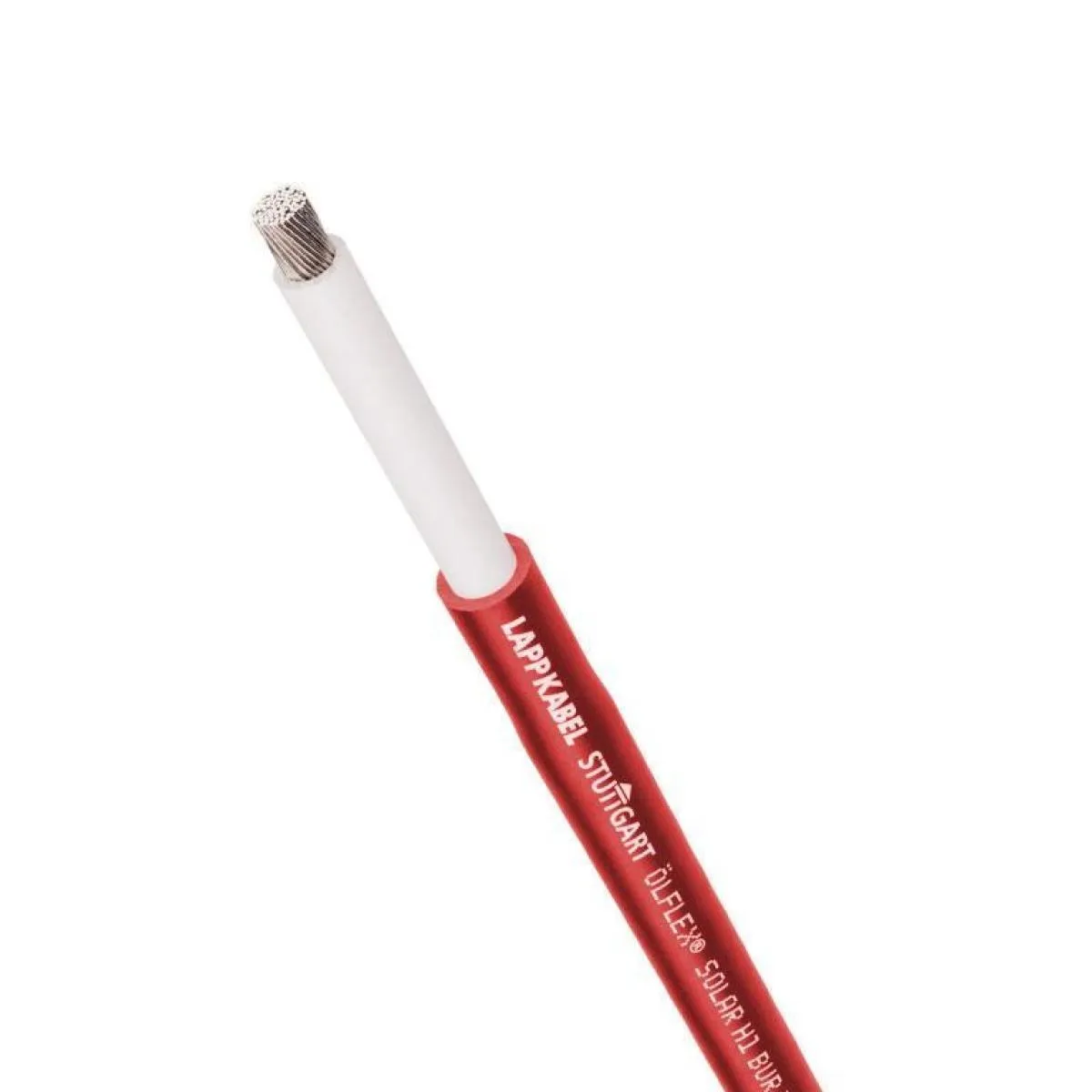

Rodzaje kabli instalacyjnych dla falowników fotowoltaicznych
W instalacjach fotowoltaicznych najczęściej wykorzystuje się dwa rodzaje kabli: YKY i YDYp. Kabel YKY jest przeznaczony do instalacji ziemnych i charakteryzuje się dużą odpornością na warunki atmosferyczne oraz uszkodzenia mechaniczne. Z kolei kabel YDYp, stosowany w instalacjach wewnętrznych, jest bardziej elastyczny i łatwy w prowadzeniu, co ułatwia jego montaż w budynkach.
- Kabel YKY: odporny na wilgoć i działanie substancji chemicznych, idealny do instalacji zewnętrznych.
- Kabel YDYp: elastyczny i łatwy w instalacji, doskonały do zastosowań wewnętrznych.
- Oba typy kabli muszą być zgodne z normami, aby zapewnić bezpieczeństwo użytkowania.
| Typ kabla | Zastosowanie | Właściwości |
| YKY | Instalacje zewnętrzne | Odporność na warunki atmosferyczne |
| YDYp | Instalacje wewnętrzne | Elastyczność i łatwość prowadzenia |
Specyfikacje kabli w zależności od mocy falownika
Wybór odpowiedniego kabla do podłączenia falownika do rozdzielnicy głównej budynku zależy od jego mocy. Każdy falownik ma określoną moc, co wpływa na wymagania dotyczące przekroju kabla. Na przykład, dla falowników o mocy do 6 kW zaleca się użycie kabla o przekroju 5x2,5 mm². Z kolei dla falowników o mocy od 8 do 12 kW, odpowiedni będzie kabel o przekroju 5x4 mm². Dla większych mocy, takich jak 15 do 20 kW, należy zastosować kabel 5x6 mm², a dla falowników o mocy 25 kW najlepszym wyborem będzie kabel 5x10 mm².
Ważne jest, aby przy doborze kabla uwzględnić nie tylko moc falownika, ale także długość trasy, ponieważ dłuższe odcinki mogą wymagać większego przekroju, aby ograniczyć spadek napięcia. Niewłaściwy dobór przekroju może prowadzić do strat energii oraz obniżenia efektywności całego systemu. W poniższej tabeli przedstawiamy zalecane przekroje kabli w zależności od mocy falownika, co ułatwi podjęcie właściwej decyzji.
| Moc falownika (kW) | Zalecany przekrój kabla (mm²) |
| Do 6 | 5x2,5 |
| 8 - 12 | 5x4 |
| 15 - 20 | 5x6 |
| 25 | 5x10 |
Bezpieczne metody prowadzenia kabli w instalacji elektrycznej
Bezpieczne prowadzenie kabli w instalacji elektrycznej jest kluczowe dla zapewnienia ich długotrwałej i bezawaryjnej pracy. Użycie odpowiednich kanałów instalacyjnych, takich jak rury karbowane (peszla) lub koryta, pozwala na skuteczną ochronę kabli przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych. Kable powinny być prowadzone w sposób, który minimalizuje ryzyko ich zagięcia lub przetarcia, co może prowadzić do zwarcia lub innych problemów elektrycznych. Ważne jest także, aby unikać prowadzenia kabli w miejscach narażonych na wysokie temperatury lub wilgoć, co może negatywnie wpłynąć na ich właściwości izolacyjne.
Również istotne jest, aby kable były odpowiednio mocowane wzdłuż trasy ich prowadzenia, co zapobiega ich przemieszczaniu się i uszkodzeniom. Użycie zacisków kablowych oraz innych akcesoriów montażowych może znacząco zwiększyć bezpieczeństwo instalacji. Pamiętaj, że prawidłowe prowadzenie kabli nie tylko wpływa na ich bezpieczeństwo, ale także na efektywność całego systemu, co jest szczególnie ważne w kontekście podłączenia falownika do rozdzielnicy.
Jak unikać spadków napięcia przy długich trasach kablowych
Spadki napięcia mogą znacząco wpływać na wydajność systemu fotowoltaicznego, dlatego warto zastosować kilka strategii, aby ich uniknąć. Przede wszystkim, dobór odpowiedniego przekroju kabla jest kluczowy – im dłuższa trasa, tym większy przekrój powinien mieć kabel, aby zminimalizować straty energii. Dodatkowo, prowadzenie kabli w sposób prosty i bez zbędnych zakrętów również przyczynia się do ograniczenia spadków napięcia. Unikaj stosowania zbyt wielu połączeń i złączek, ponieważ każde z nich może wprowadzać dodatkowy opór w obwodzie.
Warto również rozważyć zastosowanie kabli o niskiej rezystancji, co pomoże w dalszym ograniczeniu spadków napięcia. Monitorowanie długości tras kablowych oraz ich średnicy jest niezbędne, aby zapewnić optymalną wydajność systemu. Pamiętaj, że każda decyzja dotycząca instalacji kabli powinna być przemyślana, aby zapewnić maksymalną efektywność i bezpieczeństwo.
Zabezpieczenia i normy dla instalacji kabli z falownika
Bezpieczeństwo instalacji kabli z falownika fotowoltaicznego jest kluczowe dla zapewnienia ich prawidłowego działania oraz ochrony użytkowników. W Polsce istnieją określone normy i przepisy, które regulują kwestie związane z instalacjami elektrycznymi, w tym wymagania dotyczące ochrony przed zwarciami oraz przeciążeniami. W zależności od zastosowania, instalacje muszą być dostosowane do specyfikacji zarówno dla prądu stałego (DC), jak i przemiennego (AC), co oznacza konieczność stosowania odpowiednich zabezpieczeń. Przykładowo, stosowanie wyłączników różnicowoprądowych oraz bezpieczników jest niezbędne do ochrony przed skutkami zwarć.
Warto pamiętać, że zabezpieczenia powinny być dobrane zgodnie z mocą falownika oraz długością tras kablowych. Właściwe zabezpieczenia nie tylko chronią sprzęt, ale również minimalizują ryzyko pożaru oraz innych niebezpieczeństw związanych z nieprawidłową instalacją. Każda instalacja powinna być także regularnie sprawdzana pod kątem zgodności z aktualnymi normami, co pozwoli na utrzymanie jej w dobrym stanie technicznym oraz zapewnienie bezpieczeństwa użytkowników.
Wymagania dotyczące zabezpieczeń DC i AC w instalacjach PV
W instalacjach fotowoltaicznych kluczowe jest zastosowanie odpowiednich zabezpieczeń zarówno dla prądu stałego (DC), jak i przemiennego (AC). W przypadku prądu stałego, zaleca się stosowanie wyłączników DC, które chronią system przed przeciążeniami oraz zwarciami. Dodatkowo, w instalacjach AC niezbędne są wyłączniki różnicowoprądowe, które zabezpieczają przed porażeniem prądem elektrycznym. Oprócz tego, stosowanie bezpieczników oraz zabezpieczeń nadprądowych jest istotne dla ochrony przed skutkami zwarć. Każde z tych urządzeń powinno być dobrane na podstawie specyfikacji falownika oraz całej instalacji, co zapewni ich skuteczność i niezawodność.Czytaj więcej: Jaki inwerter do paneli – uniknij kosztownych błędów w wyborze
Jak optymalizować systemy fotowoltaiczne dla lepszej wydajności
W kontekście instalacji kabli z falownika fotowoltaicznego, warto zwrócić uwagę na nowoczesne technologie monitorowania i zarządzania energią. Wykorzystanie inteligentnych systemów zarządzania energią (EMS) pozwala na bieżąco analizować wydajność instalacji, co umożliwia szybką reakcję na ewentualne problemy. Dzięki takim systemom można optymalizować zużycie energii, co prowadzi do znacznych oszczędności oraz zwiększenia efektywności całego systemu. Co więcej, integracja z systemami magazynowania energii, takimi jak akumulatory, pozwala na lepsze wykorzystanie nadwyżek energii produkowanej przez falownik.W przyszłości, rozwój technologii związanych z inteligentnymi sieciami energetycznymi (smart grids) będzie miał kluczowe znaczenie dla instalacji PV. Dzięki nim możliwe będzie nie tylko lepsze zarządzanie energią w czasie rzeczywistym, ale także integracja z innymi źródłami energii odnawialnej. Umożliwi to bardziej zrównoważony rozwój oraz większą niezależność energetyczną użytkowników. Warto już teraz rozważyć te kierunki, aby dostosować swoje instalacje do nadchodzących zmian na rynku energii.
